ハイライト

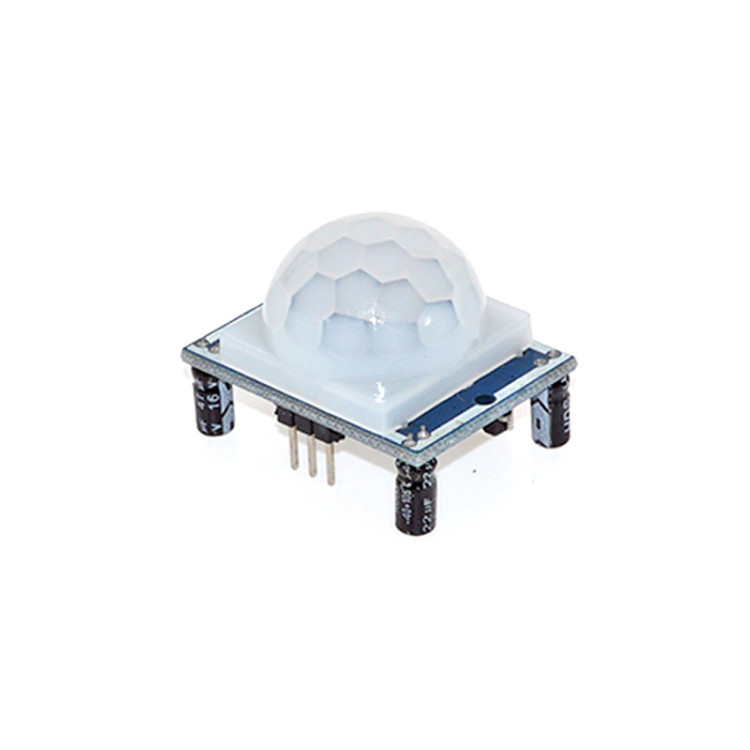

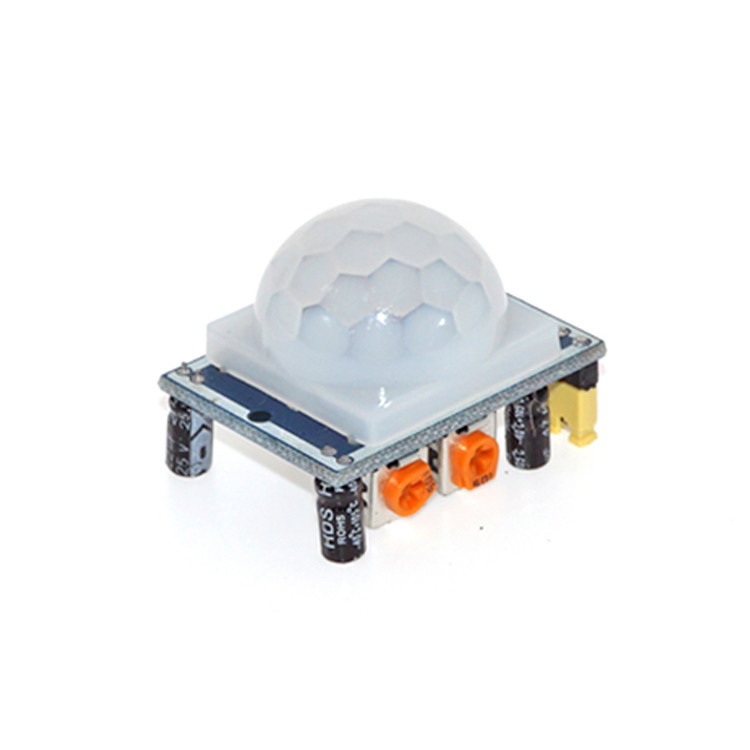

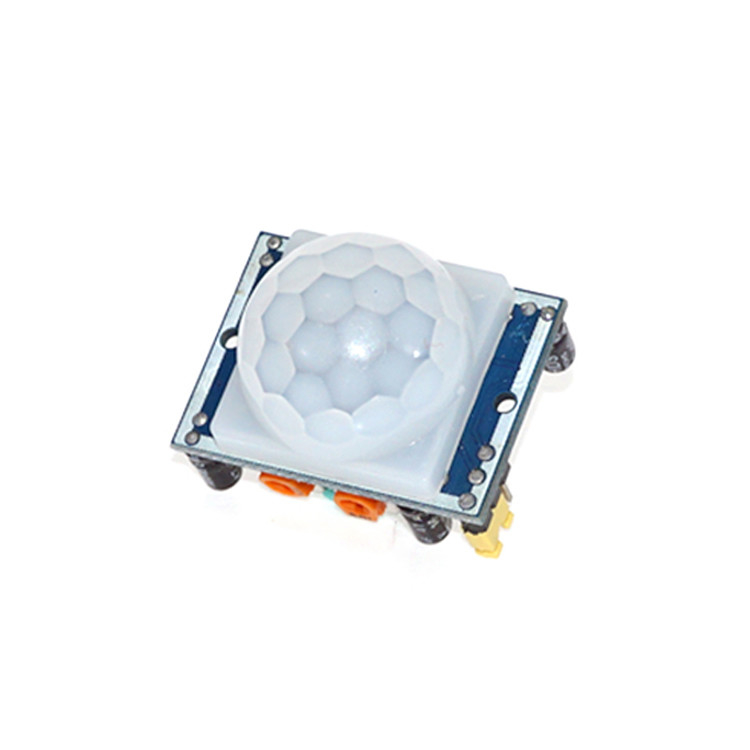

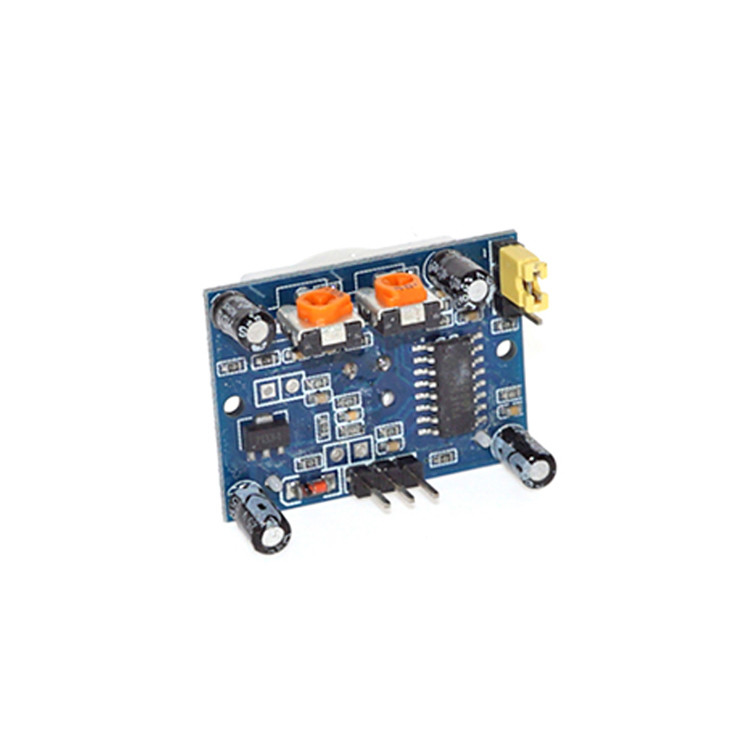

hc-sr501 ピル モーションセンサー
,hc-sr501赤外線センサー
,hc-sr501 ir ピロエレクトリックセンサー
-
シリーズHC-SR501センサーモジュール
-
特徴hc-sr501 人間の赤外線センサーモジュール
-
マウントタイプ標準
-
記述HC-SR501センサーモジュール,hc-sr501ヒューマン赤外線センサーモジュール
-
製造日番号11504202
-
タイプ動き及び位置センサー
-
使用マイクロコントローラ
-
理論-
-
生産量高 3.3V/低 0V
-
稼働電圧範囲DC 4.5-20V
-
静かな流れ<50uA
-
レベル出力高 3.3V/低 0V
-
板の寸法32mm*24mm
-
角度センサー<100°の角
-
操作の臨時雇用者-15〜+70度
-
レンズサイズセンサー直径:23mm (デフォルト)
-
静的電力の消費量65マイクロアンパール
-
遅れ時間調節可能 (0.3秒から10分)
-
ブロックする時間0.2秒
-
起源の場所広東,中国
-
ブランド名XZH
-
モデル番号501
-
最小注文数量10個
-
価格CN¥4.26/pieces 10-99 pieces
hc-sr501 調節する 熱電磁赤外線 ピル モーションセンサー モジュール
3.3V 5v hc-sr501 赤外線ピール モーションセンサー アルディノ・ラスベリーPi用のモーションセンサー
XZH:あなたのワンストップODM/OEMソリューションプロバイダー
製品説明
自動照明 廊下,廊下,浴室,地下室,倉庫,ガレージ,その他の場所,自動換気排気扇,その他の電気機器 (電球,鳴き声自動ドア,電気扇風機,ドライヤー,自動洗濯機) は,特に企業,ホテル,ショッピングモール,倉庫,敏感エリア,セキュリティゾーン,アラームシステムで使用されます.セキュリティ目的でも使用できます.
1センサーモジュールは,電源初期化時間後約1分間,出力モジュールは,待機モードで1分間に0~3回間隔.
2直接照明を避けるべきである 干渉源は,干渉信号発生器の不具合の導入を避けるためにレンズモジュール表面を閉じます.風の流れを避けるための環境の利用風センサーも干渉を起こす
3センサーモジュールは,二重探査機を使用し,探査機の窓は長方形で,二重 (A/B百万) の方向で,身体が左から右へ,または右から左へ移動したときに,ダブルIR時間に達する距離差,差が大きいほど,より敏感なセンサー,ボディが前から探査機,または上から下へ,または下から上への方向を通過するときに,距離の変化が検出されていない差値がない場合,センサーが感受不能または動作しない場合 so the sensors should be installed dual direction of the probe with human activities as much as possible parallel to the direction of maximum to ensure that the body has been passed by the dual sensor probe探査機も四面とも意味があります 探査機も四面とも意味がありますしかし,まだ感知範囲の左上,左下,右方向よりも高いVCC,トリグ (制御側),エコー (受信端),GND

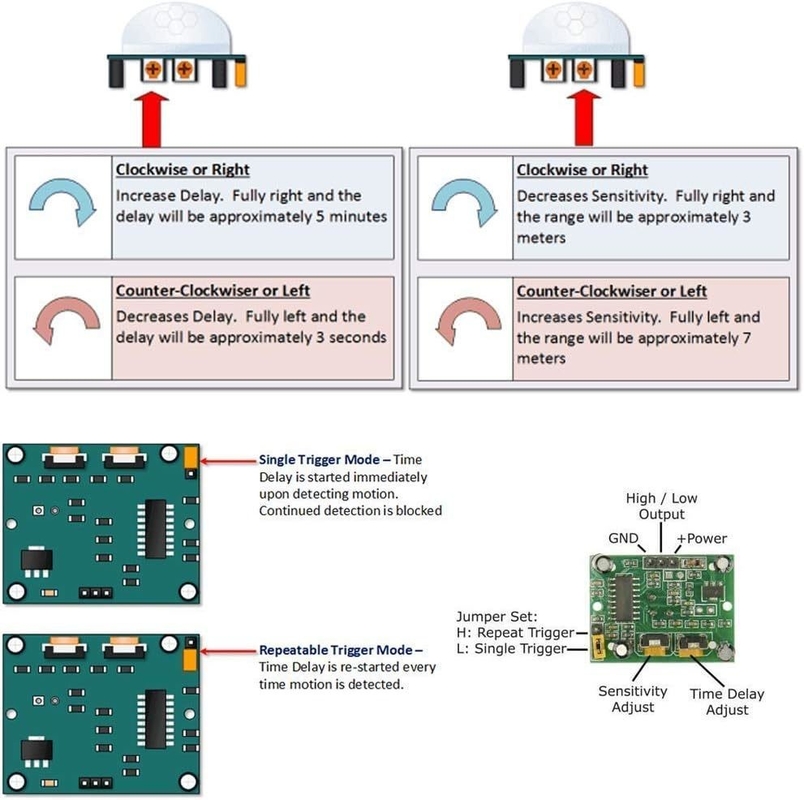

4.サイズと調整:
注: 距離を調整するポテンチオメーターは時計回りの方向で,検出範囲は増加 (約7メートル),反対に,検出範囲は減少 (約3メートル).遅延調整ポテンチオメーター 時計時計回転センサーの遅延が長くなると (約300S),インダクションが短くなると (約5S).
2直接照明を避けるべきである 干渉源は,干渉信号発生器の不具合の導入を避けるためにレンズモジュール表面を閉じます.風の流れを避けるための環境の利用風センサーも干渉を起こす
3センサーモジュールは,二重探査機を使用し,探査機の窓は長方形で,二重 (A/B百万) の方向で,身体が左から右へ,または右から左へ移動したときに,ダブルIR時間に達する距離差,差が大きいほど,より敏感なセンサー,ボディが前から探査機,または上から下へ,または下から上への方向を通過するときに,距離の変化が検出されていない差値がない場合,センサーが感受不能または動作しない場合 so the sensors should be installed dual direction of the probe with human activities as much as possible parallel to the direction of maximum to ensure that the body has been passed by the dual sensor probe探査機も四面とも意味があります 探査機も四面とも意味がありますしかし,まだ感知範囲の左上,左下,右方向よりも高いVCC,トリグ (制御側),エコー (受信端),GND
4.サイズと調整:
注: 距離を調整するポテンチオメーターは時計回りの方向で,検出範囲は増加 (約7メートル),反対に,検出範囲は減少 (約3メートル).遅延調整ポテンチオメーター 時計時計回転センサーの遅延が長くなると (約300S),インダクションが短くなると (約5S).
PCB (プリント回路板) とPCBA (プリント回路板組) のロゴのカスタマイズでは,ロゴは以下の領域に適用できます.
1PCB 表面:ロゴはPCBの表面に印刷され,通常は縁部または指定された非機能区域に印刷される.
2.PCBA組成部品:PCBAに可視なプラスチックや他の導電性でない材料の部品がある場合,これらの部品にもロゴが印刷することができます.
3.梱包材料:PCBやPCBAの外側または内側のパッケージには,パッケージボックス,プラスチック袋,または抗静的袋を含むロゴが表示される.
ロゴを印刷する方法は,一般的に以下の通りである.
1.スクリーンプリント:単色または多色ロゴの印を可能にするPCB表面と包装材料に適しています.
2.インクジェット印刷:高解像度でPCBや包装材料に彩色印刷を可能にします
3.レーザーマーク:永久ロゴをPCBの導電性のない部分や金属表面に 作成するのに最適です
4.ホットスタンピング:ロゴを印入した包装材料に触覚的な仕上げを加えます
5.標識:PCBやPCBAにロゴのラベルやステッカーを貼る
1PCB 表面:ロゴはPCBの表面に印刷され,通常は縁部または指定された非機能区域に印刷される.
2.PCBA組成部品:PCBAに可視なプラスチックや他の導電性でない材料の部品がある場合,これらの部品にもロゴが印刷することができます.
3.梱包材料:PCBやPCBAの外側または内側のパッケージには,パッケージボックス,プラスチック袋,または抗静的袋を含むロゴが表示される.
ロゴを印刷する方法は,一般的に以下の通りである.
1.スクリーンプリント:単色または多色ロゴの印を可能にするPCB表面と包装材料に適しています.
2.インクジェット印刷:高解像度でPCBや包装材料に彩色印刷を可能にします
3.レーザーマーク:永久ロゴをPCBの導電性のない部分や金属表面に 作成するのに最適です
4.ホットスタンピング:ロゴを印入した包装材料に触覚的な仕上げを加えます
5.標識:PCBやPCBAにロゴのラベルやステッカーを貼る
カスタムパッケージのオプションには,以下が含まれます.
1.標準パッケージ:標準的な反静電袋や プラスチック袋を外側にカスタムラベルで
2.オーダーメイドの包装箱:顧客の要求に基づいてロゴ付きの包装箱の設計と製造
3.環境に優しい包装:環境の持続可能性を反映するために,リサイクル可能または生物分解可能な材料で作られたパッケージ.
4.衝撃防止のパッケージ:余分な保護を必要とする脆弱なPCBやPCBA用の shockproofパッケージ
5.ギフトボックスパッケージ:高級製品や特別な機会に デザインされたカスタムギフトボックスパッケージ
幅広い製品に対する協同調達支援も提供しています私たちの目標は,あなたのプロセスを合理化し,貴重な時間を節約することです.
クリックします今 チャット販売員と連絡するボタンをクリックします
1.標準パッケージ:標準的な反静電袋や プラスチック袋を外側にカスタムラベルで
2.オーダーメイドの包装箱:顧客の要求に基づいてロゴ付きの包装箱の設計と製造
3.環境に優しい包装:環境の持続可能性を反映するために,リサイクル可能または生物分解可能な材料で作られたパッケージ.
4.衝撃防止のパッケージ:余分な保護を必要とする脆弱なPCBやPCBA用の shockproofパッケージ
5.ギフトボックスパッケージ:高級製品や特別な機会に デザインされたカスタムギフトボックスパッケージ
幅広い製品に対する協同調達支援も提供しています私たちの目標は,あなたのプロセスを合理化し,貴重な時間を節約することです.
クリックします今 チャット販売員と連絡するボタンをクリックします
顧客サービス
PCB サービス
XZH 単面板,双面板,多層板 (1-20層),板タイプ:硬いPCB (CEM,FR4),柔軟なPCB,硬い柔軟PCB,MCPCB (アルミPCB),セラミックPCB,RFPCBなど
PCB組成部品の調達
XZHは印刷回路板の組立,部品の調達,そして完全なソリューションを提供しています. 我々は常に保証することができます最高の品質,競争力のある価格,最高のサービスです.
詳細または他の要件は,メールに歓迎し,私たちとチャットします.
認証
会社プロフィール
2014年に設立されましたXZHテクノロジー株式会社強力な技術チーム,包括的な品質保証システム,最先端の分析機器で知られています.私たちの製品は,消費者電子機器の幅広いアプリケーションに対応しています電気通信,医療機器,産業部門は,欧州と東南アジア市場で強い需要を享受しています.
統合的なサービス提供は 図面設計,ボードレイアウト,コンポーネント調達,ファームウェア設計,機械設計,PCBA,チップクローニングを含む. さらに,部品の調達にもサービスを提供していますPCBとFPCの組み立て,包装,物流,私たちのクライアントのためのシームレスなワンストップソリューションを保証します高い品質の原材料と 重要な部品を シャープなどの 著名なサプライヤーから調達することに誇りを持っていますToshiba,ST,Samsung,Infineon,JRC,そしてNECは,卓越性への我々のコミットメントをさらに強調しています.
ISO 9001:2000 と ISO 14001 に準拠した施設です20042000平方メートルに広がり,300人の熟練した労働者が働いています. 私たちは1万平方メートルのPCBと5000平方メートルのPCBFPCの生産能力を誇っています.厳格なQCプロセスに反映されています経験豊富な30人の監査員とAOI,BGAX線,PCBEテストなどの先進的な試験機器によってサポートされ,IECO-HSPM QC 080000,CE,UL,RoHS規格の遵守を保証します.
戦略的目標として"プロフェッショナルマネジメント 大規模産業 国際市場"を目標に私たちのサービスと能力についての詳細な知見を得るために,私たちとパートナーシップの機会を探求することを招待します.
統合的なサービス提供は 図面設計,ボードレイアウト,コンポーネント調達,ファームウェア設計,機械設計,PCBA,チップクローニングを含む. さらに,部品の調達にもサービスを提供していますPCBとFPCの組み立て,包装,物流,私たちのクライアントのためのシームレスなワンストップソリューションを保証します高い品質の原材料と 重要な部品を シャープなどの 著名なサプライヤーから調達することに誇りを持っていますToshiba,ST,Samsung,Infineon,JRC,そしてNECは,卓越性への我々のコミットメントをさらに強調しています.
ISO 9001:2000 と ISO 14001 に準拠した施設です20042000平方メートルに広がり,300人の熟練した労働者が働いています. 私たちは1万平方メートルのPCBと5000平方メートルのPCBFPCの生産能力を誇っています.厳格なQCプロセスに反映されています経験豊富な30人の監査員とAOI,BGAX線,PCBEテストなどの先進的な試験機器によってサポートされ,IECO-HSPM QC 080000,CE,UL,RoHS規格の遵守を保証します.
戦略的目標として"プロフェッショナルマネジメント 大規模産業 国際市場"を目標に私たちのサービスと能力についての詳細な知見を得るために,私たちとパートナーシップの機会を探求することを招待します.
展覧会
わたしたち の 利点
製品 生産 開始 時間
サンプルリードタイム | 大量生産のリードタイム | |||
片面PCB | 1~3日 | 4~7日 | ||
双面PCB | 2~5日 | 7~10日 | ||
多層PCB | 7~8日 | 10~15日 | ||
PCB組成 | 8~15日 | 2〜4週間 | ||
配達時間 | 3〜7日 | 3〜7日 | ||
パッケージ: 抗静的 箱付きのパッケージ | ||||
よくある質問
Q1: デザインファイルを送った時に安全ですか?
A:あなたのファイルは完全に安全で保管されています.あなたのファイルは決して
フルトロニクスは送信する前に秘密保持契約に署名することができます.ファイル
フルトロニクスは送信する前に秘密保持契約に署名することができます.ファイル
Q2:少量注文では,プロトタイプ PCB を生産できますか?
A:はい,XZH PCBはプロトタイプを生産できます. しかし,数量が大きいほど,コスト削減が大きいのです.
Q3:お客様に販売後の製品サービスを提供していますか?
A:はい,すべての品質の問題のために,XZH PCBはいつでもあなたのためにそれらを解決するための私たちの責任を負います.私たちが常に保証できるのは,競争力のある価格で最高のサービス,高品質です.
Q4:PCBAプロジェクトではどんなファイルが必要ですか?
A:PCBファイル,PNP (Pick and Place) ファイル,コンポーネント位置ファイルも除外します.
Q5:出荷前に私たちの製品はテストされますか?
A: はい,テスト方法を提供した場合,我々は機能回路テストを提供することができます.
