ハイライト
オーダーメイドOEMPCBPCBAメーカー
,シェンzhen PCB PCBA メーカー
,印刷された電気電子回路板
-
タイプLEDPCBA
-
供給者の種類カスタマイズ
-
銅の厚さ1オンス
-
層1-58層
-
証明書ISO TS16949
-
表面処理HASL,HASL LF など
-
溶接マスク双面緑色 LPI/ オーダーメイド
-
ファイルが必要ゲルバーなど
-
適用する電子機器
-
材料FR-4 / 高Tg FR-4 / ハロゲンフリーなど
-
サービスPCBA設計を提案する
-
起源の場所中国
-
ブランド名XZH
-
モデル番号PCBA-3
-
価格CN¥3.61-108.15/pieces

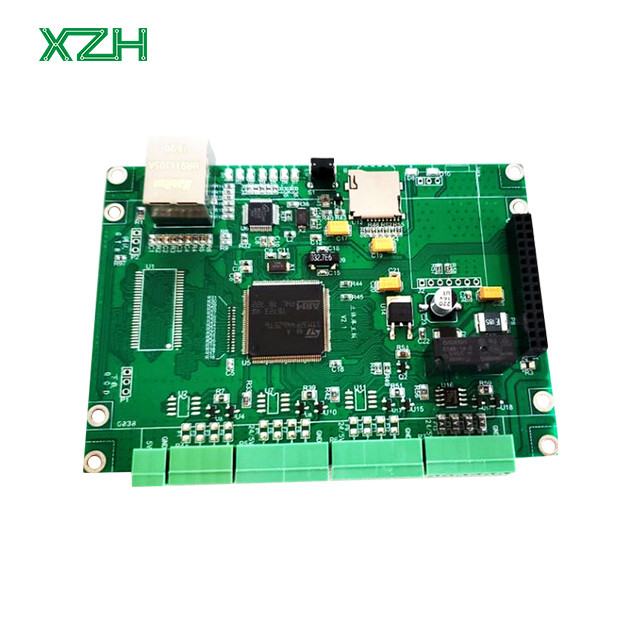

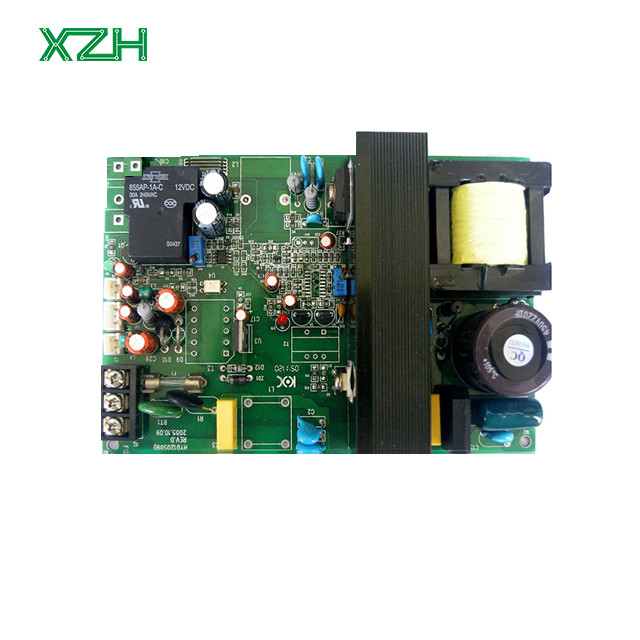

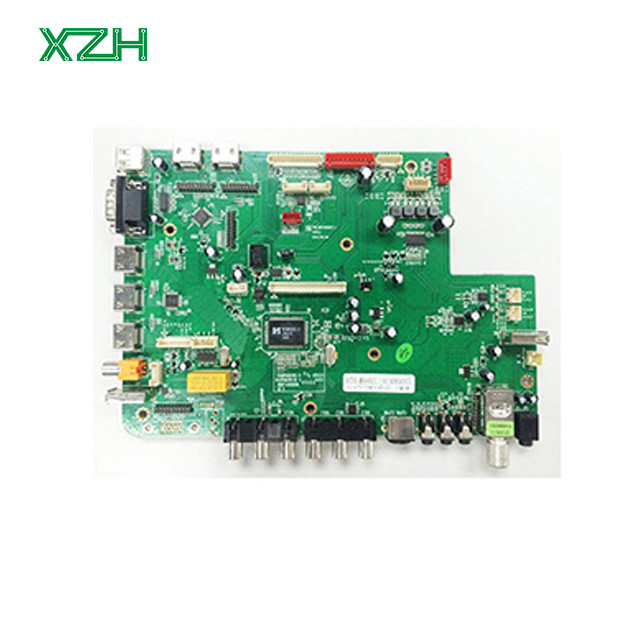

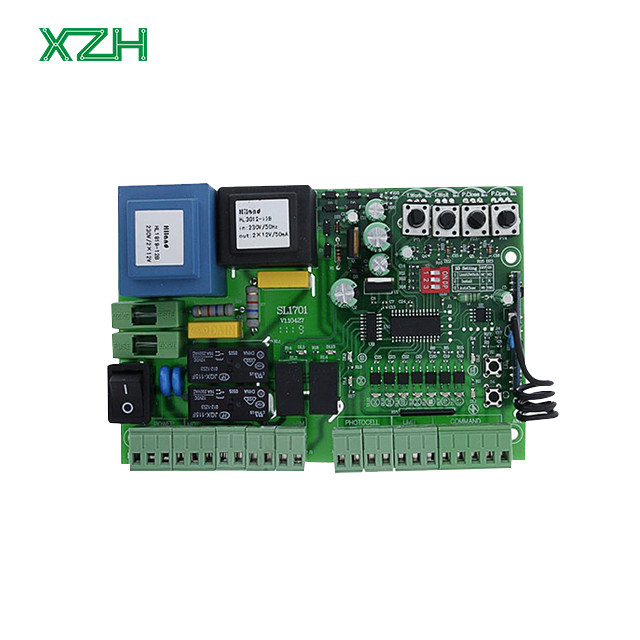

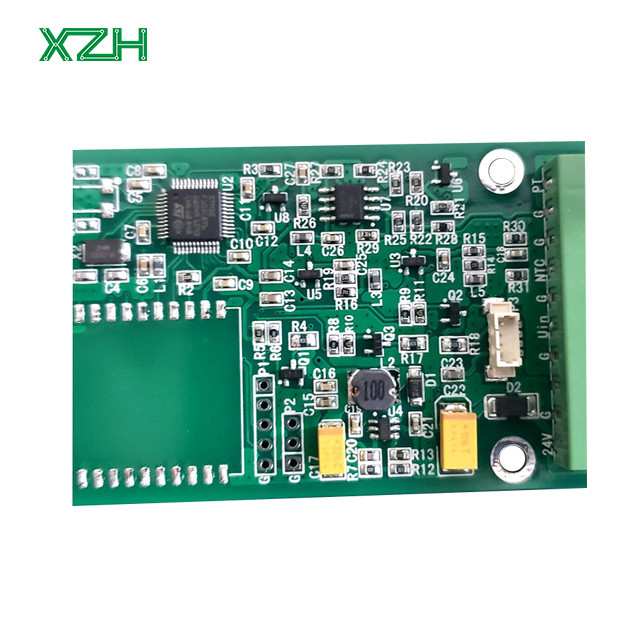

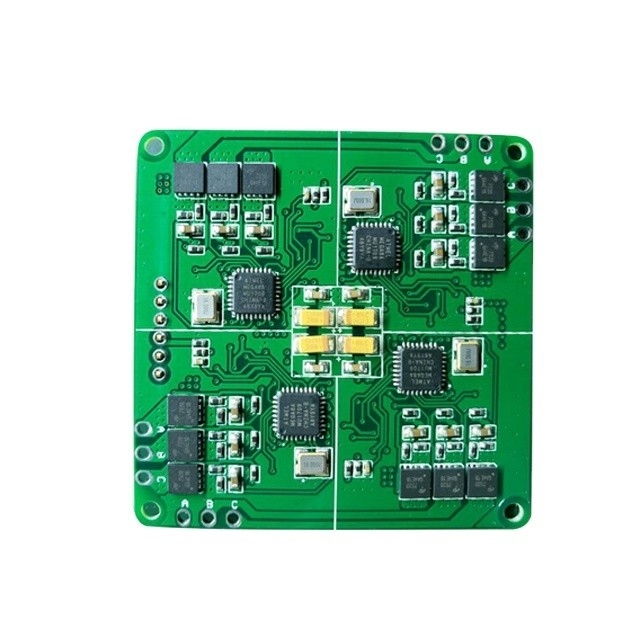

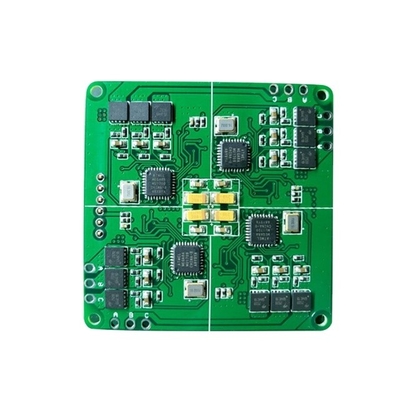

シェンゼン オーダーメイド OEM PCB PCBA メーカー プリント電気電子回路板 ソリューションを提供
シェンゼン オーダーメイド OEM PCB PCBA メーカー プリント電気電子回路板 ソリューションを提供
XZH:あなたのワンストップODM/OEMソリューションプロバイダー
仕様
層 | 1-58層 |
板材 | FR-4 / 高Tg FR-4 / ハロゲンフリー材料/ロジャーズ/アルロン/タコン/テフロン |
表面処理 | HASL,HASL 鉛のない 浸透金,浸透鉛,R 硬金,フラッシュゴールド,OSP... |
シルクスクリーン色 | 白 / 黒 / 黄色 |
溶接マスクの色 | 緑 / 青 / 赤 / 黒 / 黄色 / 白 |
PCBA サイズ | カスタマイズできる |
コイルサイズ:50*50mm | カスタマイズできる |
入力電源 | 5V-2A,9V-1.67A |
生産量 | 5W / 7.5W / 10W |
変換効率 | 82% 最大 |
送信距離 | 5~8mm |
作業頻度 | 110-205KHZ |
製品規格 | WPC対1.2 |
保護措置 | FOD,DPL,SCP,オーバー温度,オーバー電圧保護,ソフトウェア / ハードウェアの二重の電流保護強化VRVS;専用高 低負荷MOS&MOSドライバー |
対応する | WPCキイV12.4 認定,すべての Qi 対応デバイスと互換性がある |
